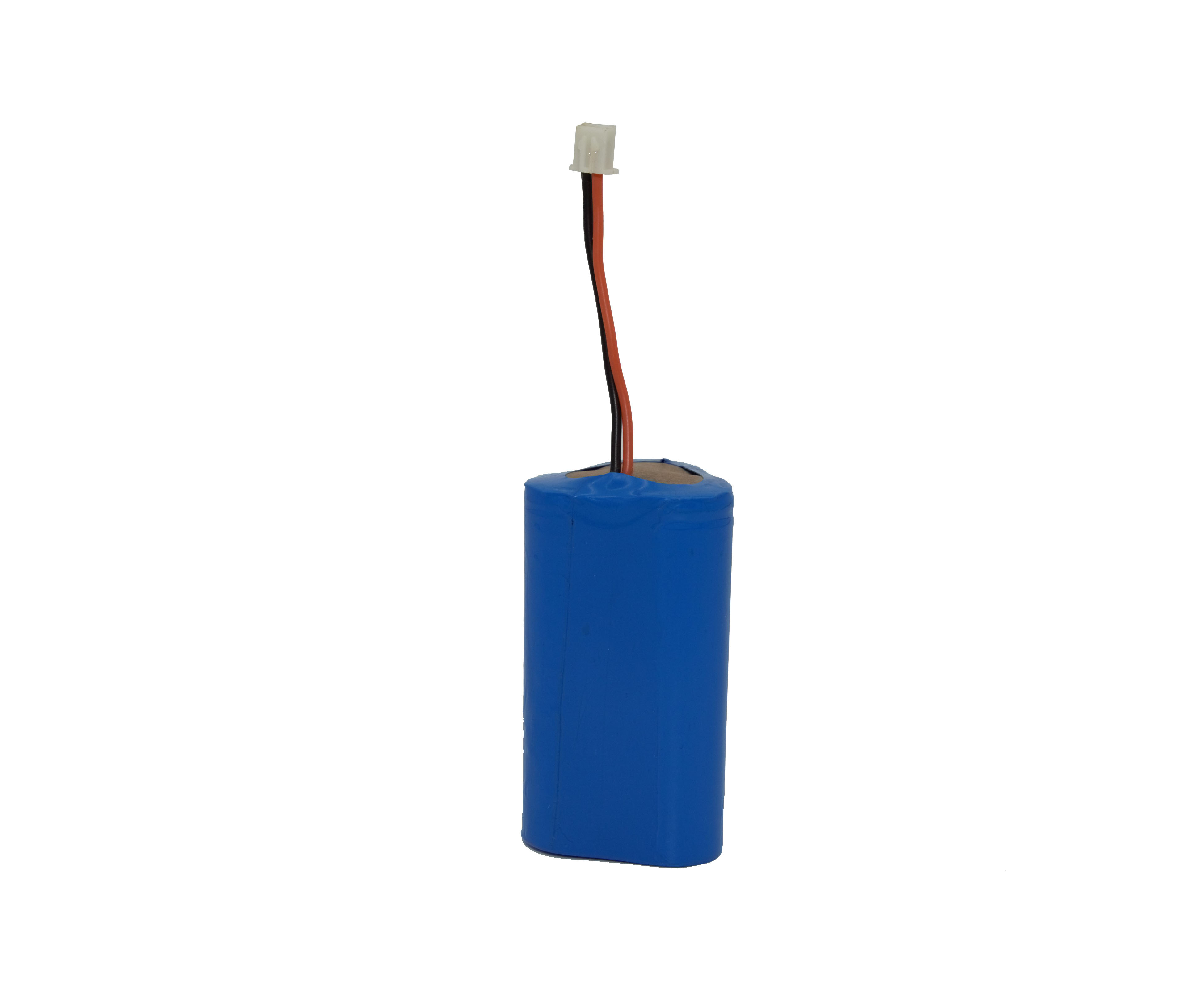

11.1 فولت بطارية تصميم مخطط 6600mAhof المحمولة ب مجموعة التشخيص الأسرع من الصوت

منتوج وصف

مخطط تصميم البطارية لمجموعة التشخيص B المحمولة الأسرع من الصوت:

1. لوحة الحماية (PCM): إنها دائرة واقية لحزمة بطارية ليثيوم أيون قابلة لإعادة الشحن.نظرًا للخصائص الكيميائية لبطارية أيون الليثيوم ، فإنها تحتاج إلى وظيفة وقائية لحساب السعة الذكي ، والشحن الزائد ، والتفريغ الزائد ، والدائرة القصيرة ، والتيار الزائد ، وما إلى ذلك لتجنب الاحتراق ، والانفجار ، وما إلى ذلك.

2. حماية IC: هي الشريحة التي لها وظيفة الحماية الرئيسية في مخطط التصميم.تراقب الرقاقة الخلية بوظائف الشحن الزائد ، والتفريغ الزائد ، والتيار الزائد ، والدارة القصيرة ، وما إلى ذلك في أي وقت ، مما يساعد البطارية على العمل في ظل ظروف آمنة ومستقرة وفعالة.

3. بطارية ليثيوم أيون 18650: خلية أيون ليثيوم 18650 (باك)

4. MOSFET: يعمل كمفتاح في الدائرة الواقية للتأكد من أن الفولتية للطرفين لن تكون لأعلى ولأسفل ، بحيث يكون الجهد مستقرًا.

5. رقاقة التحكم في السعة (BQ2085): إنها مقياس مسح كامل الوظائف مع ADC للجهد ودرجة الحرارة ، و ADC لقياس التيار ومستشعر الشحن.يحتوي مقياس المسح هذا على معالج دقيق للعمل على قياس السعة ، بما في ذلك تدليك الحالة المتبقية من السعة.يمكن أن تعرض شريحة BQ2085 أيضًا وقت التشغيل لإفراغها.يمكن للجهاز المضيف البحث عن هذه المعلومات في أي وقت وإرسالها إلى العميل.من الملائم جدًا للمستخدم التحكم في سعة البطارية باستخدام مقياس مسح السعة.

6. كبسولة حزمة البطارية: علبة بلاستيكية
